前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵控速器为自动化机械新线路式控速器，其结购如图已知表达。I号喷助力泵控速器一般由驱程安装器件、飞球、控速弹簧片、齿轮传动部份和支配部份等组成的。I号喷助力泵控速器的驱程安装器件为有60°。锥面的驱程安装器盘。在驱程安装器盘的內侧有七个沿径向的半圆管凹坑。驱程安装器盘压紧在驱程安装器轴套上而二者串成一体机，然而完成半圆键和紧锁螺母使其和喷助力泵的轴承轴连接起来。

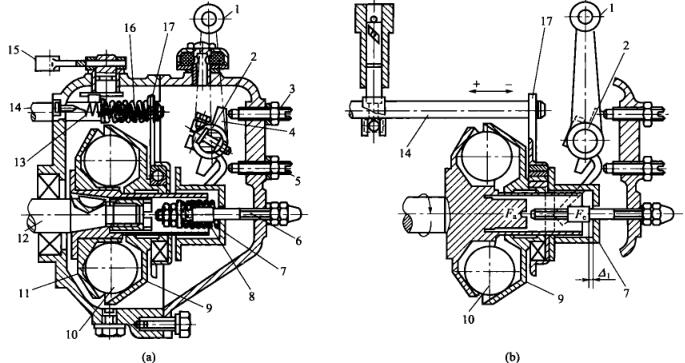

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  五个长度为25.4mm的飞球居于驱程盘的凹槽里，随驱程盘在一块翻转视频。飞球其他侧为与中轴线成45°锥面的转矩盘，转矩盘滑套在驱程轴套上。工作的时飞球的抽滤力使用在转矩盘上，其载荷分力Fa.将使转矩盘沿载荷拖动。件套在转矩盘.上的拖动轴套和传送板也有所手机。传送板右上方套在喷油拉杠上，由于喷油拉杠也有所手机，为了提升喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
